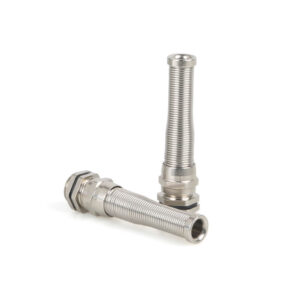

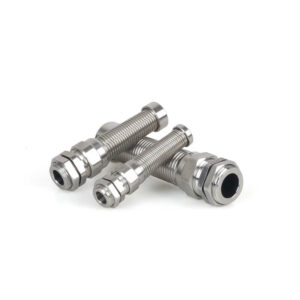

Spiral-Flex-Kabelverschraubungen
A Kabelverschraubung mit Zugentlastung ist eine Art Steckverbinder zum Sichern und Schützen von Kabeln, die durch eine Platte oder ein Gehäuse geführt werden. Der Kabelverschraubung verfügt über eine spiralförmige Nylon-Kabelverschraubung und Zugentlastungsanschlüsse, die helfen, Kabelschäden durch Biegen oder Ziehen zu verhindern.
Diese Kabelverschraubungen sind in verschiedenen Gewindespezifikationen erhältlich, einschließlich metrisch, PG, G und NPT, wodurch sie für eine Vielzahl von Anwendungen geeignet sind. Sie sind auch für den Einsatz in rauen Umgebungen ausgelegt, mit einem Arbeitstemperaturbereich von -40 °C bis 100 °C im statischen Zustand und -20 °C bis 80 °C im dynamischen Zustand. Darüber hinaus bietet die Verschraubung eine sofortige Hitzebeständigkeit bis zu 120 °C.
Der Hauptkörper der Zugentlastungs-Kabelverschraubung besteht aus vernickeltem Messing, während die Klemmstücke aus UL-zugelassenem Nylon PA bestehen. Die O-Dichtung besteht aus Nitril-Butadien-Kautschuk (NBR) und witterungsbeständigem Gummi (EPDM) und bietet einen hohen Schutz vor Wasser, Staub und anderen Umwelteinflüssen. Mit einer Schutzart von IP68 ist die Verschraubung sehr widerstandsfähig gegen Feuchtigkeit und kann in nassen oder feuchten Räumen verwendet werden.
Die Nylon-Kabelverschraubung mit Zugentlastung ist eine zuverlässige und effiziente Möglichkeit, Kabel zu sichern und vor Beschädigung zu schützen. Es ist einfach zu installieren und bietet eine dichte Abdichtung, die verhindert, dass Feuchtigkeit in das Gehäuse eindringt. Insgesamt ist die Zugentlastungs-Kabelverschraubung eine wesentliche Komponente für jede elektrische oder elektronische Anwendung, bei der Kabel vor rauen Umgebungen oder möglichen Beschädigungen geschützt werden müssen.
Anfrage
Spezifikation
Material: UL-zugelassenes Nylon PA66, Nitril-Butadien-Kautschuk(NBR).
Gewindespezifikation: Metrisch, PG, G, NPT.
Arbeitstemperatur: -40°C bis 100°C im statischen Zustand, sofortige Hitzebeständigkeit bis 120°C; -20°C bis 80°C in einem dynamischen Zustand, sofortige Hitzebeständigkeit bis 100°C.
Eigenschaften: Spezielle Ausführung von Spannstempel und Gummiteil, große Auswahl an Spannkabel, ultrastarker Dehnungswiderstand, wasserdicht, staubdicht, und hohe Widerstandsfähigkeit, Salz, Säure, Alkali, Alkohol, Fett und allgemeine Lösungsmittel.
Farbe: Schwarz, und grau als Sonderfarben(Weiss, Rot, Blau, dunkelgrau) die auf Wunsch gestaltet werden können.
Rollenspiel
| Gewinde | Kabelreichweite (mm) | Installationsloch (mm) | Gewinde-AD (mm) | Gewindelänge (mm) | Schlüsselweite (mm) | Paket (Stück/Beutel) |
| R-PG7 | 3-6.5 | 12.6-13 | 11.2 | 8 | 16 | 100 |
| R-PG9 | 4-8 | 15.3-15.7 | 13.8 | 8 | 19 | 100 |
| R-PG11 | 5-10 | 18.7-19.1 | 17.2 | 8 | 22 | 100 |
| R-PG13.5 | 6-12 | 20.5-20.9 | 19 | 9 | 24 | 50 |
| R-PG16 | 10-14 | 22.6-23 | 21.1 | 10 | 27 | 50 |
| R-PG21 | 14-18 | 28.4-28.8 | 26.7 | 10 | 33 | 50 |
| RL-PG7 | 3-6.5 | 12.6-13 | 11.2 | 15 | 16 | 100 |
| RL-PG9 | 4-8 | 15.3-15.7 | 13.8 | 15 | 19 | 100 |
| RL-PG11 | 5-10 | 18.7-19.1 | 17.2 | 15 | 22 | 100 |
| RL-PG13.5 | 6-12 | 20.5-20.9 | 19 | 15 | 24 | 50 |
| RL-PG16 | 10-14 | 22.6-23 | 21.1 | 15 | 27 | 50 |
| RL-PG21 | 14-18 | 28.4-28.8 | 26.7 | 15 | 33 | 50 |
